OrCAD 부품 번호 정리하기 및 리스트 뽑기

OrCAD 부품 번호 정리하기 및 리스트 뽑기





OrCAD로 회로를 구성하면 나중에 바로 PCB 레이아웃으로 설계하기 편하다.

또한 내 PCB에 부품이 몇 개나 필요한지 번호 순으로 정리하여 리스트로 뽑을 수도 있다.



- 회로 디자인 룰 체크

우선 그린 회로도가 잘 연결되었는지 대략적으로 체크할 수 있다.

회로를 그린 schematic이 존재하는 dsn 파일을 선택하고 아래 그림에서 붉은 박스가 가리키는 'Design rules check' 아이콘을 클릭하자.

그다음 나오는 팝업들에서 Yes를 누르면 다음과 같은 창을 볼 수 있다.

여기서 아래 경로는 report 파일을 저장할 위치를 선택할 수 있다. 사실 확인을 누르면 아래 윈도우에서 확인할 수 있으므로 크게 신경쓰지 않아도 된다.

위와같이 나오면 큰 문제가 없다는 뜻이다. 만약 이와 다른 문구가 표시됐다면 회로가 잘못 연결된 곳이 없는지 확인해보자.





- 부품 번호 정리

그 다음으로 랜덤하게 배치했던 부품의 번호 순서를 정리해보자.

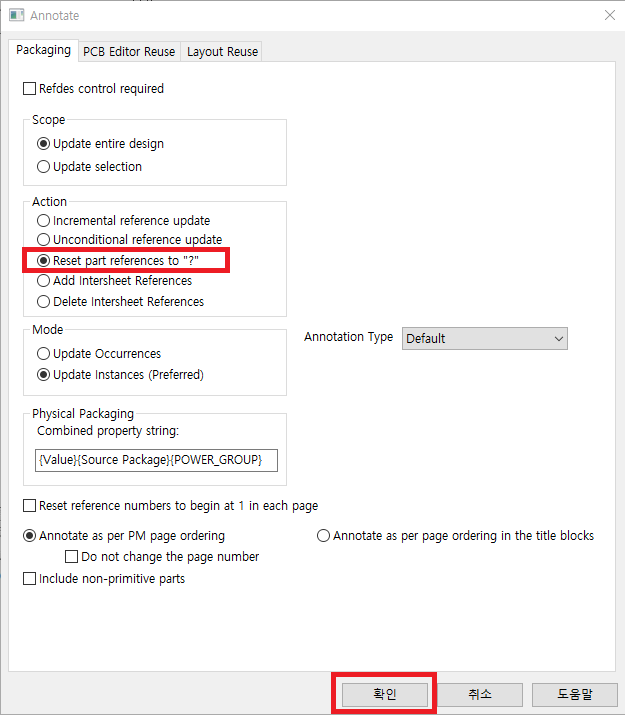

위 그림과 같이 'Annotate'을 클릭하면 다음과 같은 창이 뜨는데, 우선 각 번호를 공백으로 리셋해주기 위해 'Reset part reference update'를 선택하여 확인을 눌러준다.

그런 후 동일한 방법으로 'Annotate'을 클릭하여 번호 순서를 정리하면 된다. 이때 번호의 순서는 'Annotation Type'에서 원하는 방식으로 지정할 수 있다.

- 소자 리스트 저장

소자 목록을 표로 뽑아 PC에 저장할 수 있다. 다음과 같이 'Bill of materials' 아이콘을 클릭하자.

저장되길 원하는 경로를 지정하여 OK를 누르면 BOM 형식의 파일이 생성된다.

이 파일을 excel 파일로 열면 다음과 같이 정리된 리스트를 볼 수 있다.

이 파일을 자주 사용하는 문서 파일 형태로 저장하여 사용하면 소자 구입 및 관리에 편하다.
